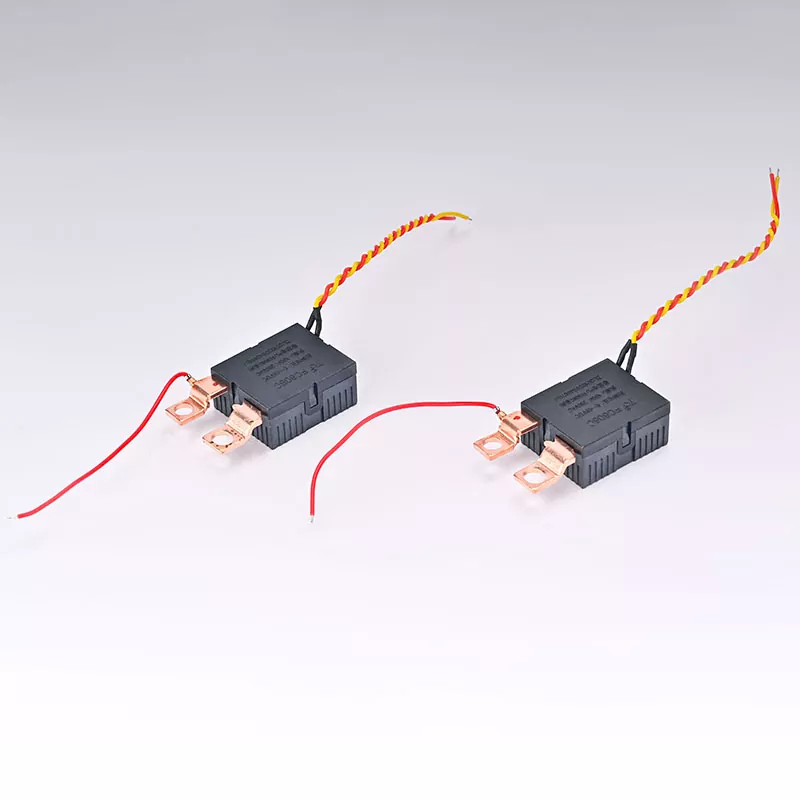

Έλεγχος πασσάλων φόρτισης 80A 100A 120A Ρελέ μανδάλωσης

Τρέχουσες προδιαγραφές:80A / 100A / 120A

Εύρος τάσης:6V - 48V

Ηλεκτρική ζωή:15.000 φορές

Θερμοκρασία λειτουργίας:-40° έως 85° Κελσίου

Υλικό:Υψηλής ποιότητας χαλκός και μονωτήρας υψηλής αντοχής

Μέθοδος τοποθέτησης:Τοποθέτηση ράγας ή στερέωση με βίδες

Αποστολή Ερώτησης

περιγραφή προϊόντος Χαρακτηριστικά και Εφαρμογές Οδηγίες εγκατάστασης Πληροφορίες αγοράς

Το ρελέ μανδάλωσης μας έχει σχεδιαστεί για να ικανοποιεί τις απαιτήσεις της τρέχουσας ταχύτητας απόκρισης μεταγωγής σε λειτουργία γρήγορης φόρτισης. Σε συνδυασμό με τον αποτελεσματικό σχεδιασμό κυκλώματος και τα υλικά υψηλής ποιότητας, η ταχύτητα απόκρισης ανοίγματος και κλεισίματος είναι γρήγορη και σταθερή. Αυτό το ρελέ μανδάλωσης 80A 100A 120A ελέγχου πασσάλων φόρτισης όχι μόνο εγγυάται ανθεκτικότητα σε χρήση υψηλής συχνότητας, αλλά ελαχιστοποιεί επίσης την απώλεια ισχύος κατά τη μετάδοση ρεύματος. Ταυτόχρονα, η αναβάθμιση λειτουργίας πραγματοποιείται επίσης για το περιβάλλον πασσάλων φόρτισης για να διασφαλιστεί αποτελεσματική και σταθερή μεταγωγή ρεύματος υπό διάφορες συνθήκες εργασίας, σύμφωνα με τις αυξανόμενες απαιτήσεις της αγοράς για υποδομή φόρτισης ηλεκτρικών οχημάτων.

FC808-80A

(ΠΡΟΔΙΑΓΡΑΦΗ ΠΗΛΙΟΥ) 20℃

ΔΥΝΑΜΙΚΟ (VDC)	ΑΝΤΙΣΤΑΣΗ ΠΗΛΙΟΥ (Q)±10%		Πηνίο Ισχύς (W)		ΛΕΙΤΟΥΡΓΙΚΟΣ ΤΑΣΗ (VDC)	ΑΠΕΛΕΥΘΕΡΩΣΗ ΔΥΝΑΜΙΚΟ (VDC)	ΕΠΙΤΡΕΠΟΝΤΑΣ ΤΑΣΗ (VDC)
ΔΥΝΑΜΙΚΟ (VDC)	Μονόκλινο	ΔΙΠΛΟ	Μονόκλινο	ΔΙΠΛΟ	ΛΕΙΤΟΥΡΓΙΚΟΣ ΤΑΣΗ (VDC)	ΑΠΕΛΕΥΘΕΡΩΣΗ ΔΥΝΑΜΙΚΟ (VDC)	ΕΠΙΤΡΕΠΟΝΤΑΣ ΤΑΣΗ (VDC)
9	81,0	40,5/40,5	1.00	2.00	≤6,3	≤6,3	48
12	144,0	72/72			≤8,4	≤8,4	60
24	576,0	288/288			≤16,8	≤16,8	120

(ΠΡΟΔΙΑΓΡΑΦΕΣ ΕΠΑΦΗΣ)

(ΦΟΡΜΑ ΕΠΙΚΟΙΝΩΝΙΑΣ)		1Β
(ΥΛΙΚΟ ΕΠΑΦΗΣ)		(ΚΡΑΜΑ ΑΣΗΜΙ
(ΠΤΩΣΗ ΤΑΣΗ ΕΠΑΦΗΣ 10Α)		Μέγ.15mV
(ΒΑΘΜΟΛΟΓΗΣΗ ΕΠΑΦΗΣ)		80A 250VAC
(ΜΕΓ. ΤΑΣΗ ΔΙΑΚΟΠΤΗΣ)		250 VAC
(ΜΕΓ. ΡΕΥΜΑ ΜΕΤΑΚΟΠΤΩΣΗΣ)		80Α
(ΜΕΓ. ΔΙΑΚΟΠΤΗΣ ΙΣΧΥΟΣ)		20000VA
(ΖΩΗ ΥΠΗΡΕΣΙΑΣ)	(ΜΗΧΑΝΙΚΟΣ)	5×105 OPS
	(ΗΛΕΚΤΡΙΚΟΣ)	1×104 OPS

(ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ)

(ΩΡΑΣ ΛΕΙΤΟΥΡΓΙΑΣ)	20 ms Μέγ
(ΧΡΟΝΟΣ ΚΥΚΛΟΦΟΡΙΑΣ)	20 ms Μέγ
(ΔΙΗΛΕΚΤΡΙΚΗ ΙΣΧΥΣ) (50/60 HZ, 1 Min)
(ΕΠΑΦΗ & ΠΗΝΙΑ)	6000VAC
(ΕΠΙΚΟΙΝΩΝΙΑ & ΕΠΙΚΟΙΝΩΝΙΑ)	1500 VAC
(FIELD&FIELD)
(ΑΝΤΟΧΗ ΜΟΝΩΣΗΣ,500VDC)	1000MQ Ελάχ.
(ΒΑΡΟΣ)	38 γρ
(ΣΥΝΟΛΙΚΗ ΔΙΑΣΤΑΣΗ)	(σε σχέδιο)

FC808C-100A

(ΠΡΟΔΙΑΓΡΑΦΗ ΠΗΛΙΟΥ) 20℃

ΔΥΝΑΜΙΚΟ (VDC)	ΑΝΤΙΣΤΑΣΗ ΠΗΛΙΟΥ (Q)±10%		Πηνίο Ισχύς (W)		ΛΕΙΤΟΥΡΓΙΚΟΣ ΤΑΣΗ (VDC)	ΑΠΕΛΕΥΘΕΡΩΣΗ ΔΥΝΑΜΙΚΟ (VDC)	ΕΠΙΤΡΕΠΟΝΤΑΣ ΤΑΣΗ (VDC)
ΔΥΝΑΜΙΚΟ (VDC)	Μονόκλινο	ΔΙΠΛΟ	Μονόκλινο	ΔΙΠΛΟ	ΛΕΙΤΟΥΡΓΙΚΟΣ ΤΑΣΗ (VDC)	ΑΠΕΛΕΥΘΕΡΩΣΗ ΔΥΝΑΜΙΚΟ (VDC)	ΕΠΙΤΡΕΠΟΝΤΑΣ ΤΑΣΗ (VDC)
9	81,0	40,5/40,5	1.00	2.00	≤6,3	≤6,3	48
12	144,0	72/72			≤8,4	≤8,4	60
24	576,0	288/288			≤16,8	≤16,8	120

(ΠΡΟΔΙΑΓΡΑΦΕΣ ΕΠΑΦΗΣ)

(ΦΟΡΜΑ ΕΠΙΚΟΙΝΩΝΙΑΣ)		1Β
(ΥΛΙΚΟ ΕΠΑΦΗΣ)		(ΚΡΑΜΑ ΑΣΗΜΙΟΥ)
(ΠΤΩΣΗ ΤΑΣΗ ΕΠΑΦΗΣ 10Α)		Μέγ.15mV
(ΒΑΘΜΟΛΟΓΗΣΗ ΕΠΑΦΗΣ)		100A 250VAC
(ΜΕΓ. ΤΑΣΗ ΔΙΑΚΟΠΤΗΣ)		250 VAC
(ΜΕΓ. ΡΕΥΜΑ ΜΕΤΑΚΟΠΤΩΣΗΣ)		100Α
(ΜΕΓ. ΔΙΑΚΟΠΤΗΣ ΙΣΧΥΟΣ)		25000 VA
(ΖΩΗ ΥΠΗΡΕΣΙΑΣ)	(ΜΗΧΑΝΙΚΟΣ)	5×105 OPS
	(ΗΛΕΚΤΡΙΚΟΣ)	1×104 OPS

(ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ)

(ΩΡΑΣ ΛΕΙΤΟΥΡΓΙΑΣ)	20 ms Μέγ
(ΧΡΟΝΟΣ ΚΥΚΛΟΦΟΡΙΑΣ)	20 ms Μέγ
(ΔΙΗΛΕΚΤΡΙΚΗ ΙΣΧΥΣ) (50/60 HZ, 1 Min)
(ΕΠΑΦΗ & ΠΗΝΙΑ)	6000VAC
(ΕΠΙΚΟΙΝΩΝΙΑ & ΕΠΙΚΟΙΝΩΝΙΑ)	1500 VAC
(FIELD&FIELD)
(ΑΝΤΟΧΗ ΜΟΝΩΣΗΣ,500VDC)	1000MQ Ελάχ.
(ΒΑΡΟΣ)	40 γρ
(ΣΥΝΟΛΙΚΗ ΔΙΑΣΤΑΣΗ)	(σε σχέδιο)

FC808C-120A

ΔΥΝΑΜΙΚΟ (VDC)	ΑΝΤΙΣΤΑΣΗ ΠΗΛΙΟΥ (Q)±10%		Πηνίο Ισχύς (W)		ΛΕΙΤΟΥΡΓΙΚΟΣ ΤΑΣΗ (VDC)	ΑΠΕΛΕΥΘΕΡΩΣΗ ΔΥΝΑΜΙΚΟ (VDC)	ΕΠΙΤΡΕΠΟΝΤΑΣ ΤΑΣΗ (VDC)
ΔΥΝΑΜΙΚΟ (VDC)	Μονόκλινο	ΔΙΠΛΟ	Μονόκλινο	ΔΙΠΛΟ	ΛΕΙΤΟΥΡΓΙΚΟΣ ΤΑΣΗ (VDC)	ΑΠΕΛΕΥΘΕΡΩΣΗ ΔΥΝΑΜΙΚΟ (VDC)	ΕΠΙΤΡΕΠΟΝΤΑΣ ΤΑΣΗ (VDC)
9	81,0	40,5/40,5	1.00	2.00	≤6,3	≤6,3	48
12	144,0	72/72			≤8,4	≤8,4	60
24	576,0	288/288			≤16,8	≤16,8	120

(ΠΡΟΔΙΑΓΡΑΦΕΣ ΕΠΑΦΗΣ)

(ΦΟΡΜΑ ΕΠΙΚΟΙΝΩΝΙΑΣ)		1Β
(ΥΛΙΚΟ ΕΠΑΦΗΣ)		(ΚΡΑΜΑ ΑΣΗΜΙ
(ΠΤΩΣΗ ΤΑΣΗ ΕΠΑΦΗΣ 10Α)		Μέγ.10mV
(ΒΑΘΜΟΛΟΓΗΣΗ ΕΠΑΦΗΣ)		120A 250VAC
(ΜΕΓ. ΤΑΣΗ ΔΙΑΚΟΠΤΗΣ)		250 VAC
(ΜΕΓ. ΡΕΥΜΑ ΜΕΤΑΚΟΠΤΩΣΗΣ)		120Α
(ΜΕΓ. ΔΙΑΚΟΠΤΗΣ ΙΣΧΥΟΣ)		30000VA
(ΖΩΗ ΥΠΗΡΕΣΙΑΣ)	(ΜΗΧΑΝΙΚΟΣ)	5×105 OPS
	(ΗΛΕΚΤΡΙΚΟΣ)	1×104 OPS

(ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ)

(ΩΡΑΣ ΛΕΙΤΟΥΡΓΙΑΣ)	30 ms Μέγ
(ΧΡΟΝΟΣ ΚΥΚΛΟΦΟΡΙΑΣ)	30 ms Μέγ
ΔΙΗΛΕΚΤΡΙΚΗ ΙΣΧΥΣ (50/60 HZ, 1 Min)
ΕΠΑΦΗ & ΠΗΝΑ	6000VAC
ΕΠΙΚΟΙΝΩΝΙΑ & ΕΠΙΚΟΙΝΩΝΙΑ	1500 VAC
(FIELD&FIELD)
(ΜΟΝΩΣΗ ΑΝΤΙΣΤΑΣΗ, 500 VDC)	1000MΩ Min.
(ΒΑΡΟΣ)	50 γρ
(ΣΥΝΟΛΙΚΗ ΔΙΑΣΤΑΣΗ)	(σε σχέδιο)

1. Προετοιμάστε εργαλεία: απαραίτητα ηλεκτρικά εργαλεία και τα αντίστοιχα καλώδια σύνδεσης.

2. Επιλέξτε μια κατάλληλη τοποθεσία: Βεβαιωθείτε ότι η θέση εγκατάστασης αερίζεται καλά και αποφύγετε την υγρασία.

3. Καλωδίωση: Σωστή καλωδίωση σύμφωνα με τις οδηγίες για την αποφυγή βραχυκυκλωμάτων και λανθασμένων συνδέσεων.

4. Στερεώστε το ρελέ: Χρησιμοποιήστε τις κατάλληλες βίδες για να στερεώσετε το ρελέ στη ράγα ή στη βάση.

5. Δοκιμή ισχύος: Μετά την εγκατάσταση, πραγματοποιήστε δοκιμή ενεργοποίησης για να βεβαιωθείτε ότι το ρελέ λειτουργεί σωστά.

Οδηγίες χρήσης

- Ελέγχετε τακτικά την κατάσταση λειτουργίας και την καλωδίωση του ρελέ κατά τη χρήση για να βεβαιωθείτε ότι δεν υπάρχουν σημάδια χαλάρωσης και γήρανσης.

- Εάν εντοπιστεί κάποια ανωμαλία (όπως θόρυβος, θερμότητα κ.λπ.), σταματήστε να το χρησιμοποιείτε εγκαίρως και επιδιορθώστε το.

- Όταν το χρησιμοποιείτε κάτω από την ελάχιστη τάση λειτουργίας ή πάνω από το μέγιστο ονομαστικό ρεύμα, μπορεί να προκαλέσει ζημιά στον εξοπλισμό ή να μην είναι ασφαλές. Βεβαιωθείτε ότι ακολουθείτε τις προδιαγραφές χρήσης.

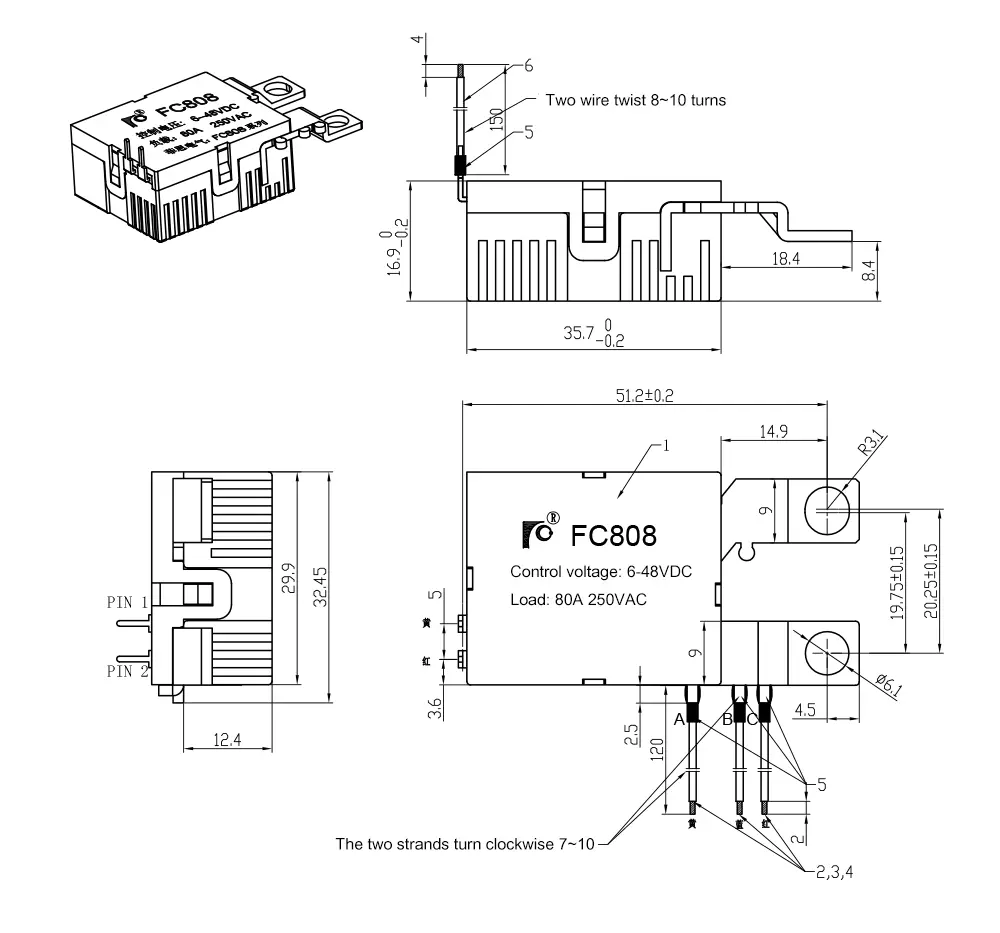

Παραγγελία FC808-80A-001XA-002B

Charging Pile Control 80A 100A 120A Latching Relay

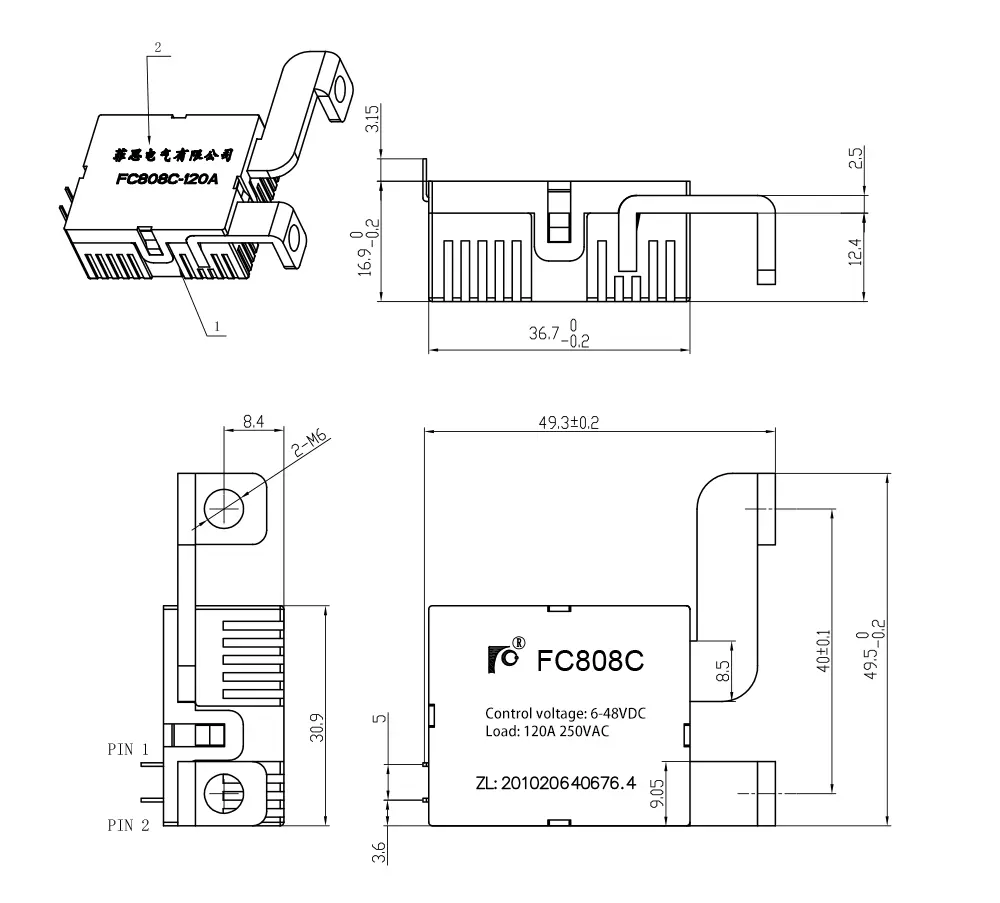

Παραγγελία FC808C-120A- 9VDC

Charging Pile Control 80A 100A 120A Latching Relay
