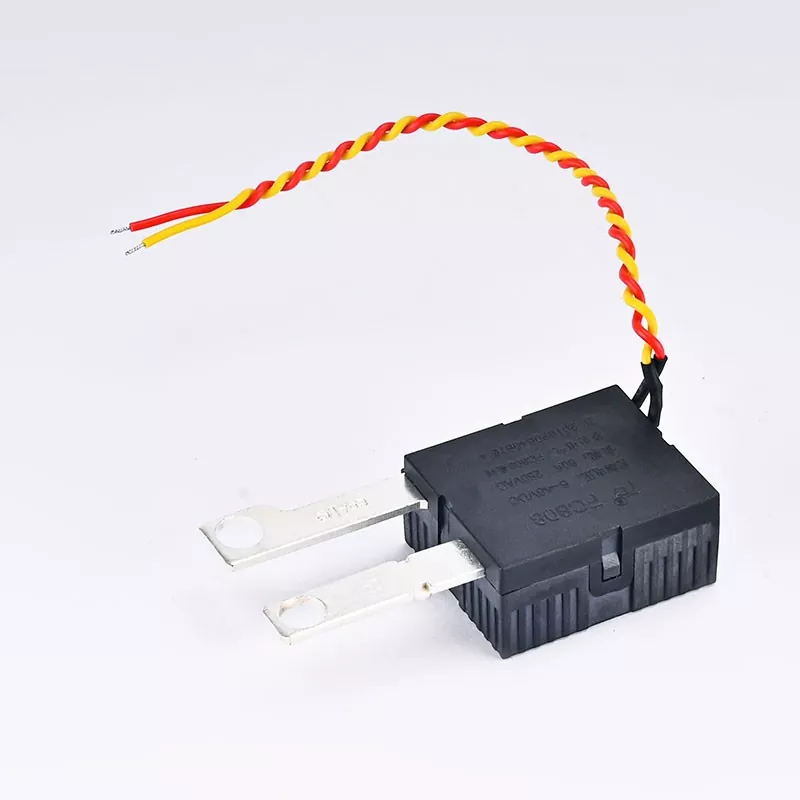

80A Τριφασικό ρελέ ασφάλισης τοίχου

Τύπος:Μαγνητικό ρελέ μανδάλωσης για τριφασικό μετρητή τοίχου

Ονομαστικό ρεύμα:80Α

Τάση κίνησης:6VDC - 48VDC

Ηλεκτρική ζωή:≥15000 φορές

Φόρμα επικοινωνίας:Οι επαφές κανονικά ανοιχτές/κανονικά κλειστές διαμορφώθηκαν όπως απαιτείται

Εύρος θερμοκρασίας λειτουργίας:-20°C έως 60°C

Διαστάσεις:Συμπαγής σχεδιασμός, δείτε το φύλλο δεδομένων προϊόντος για συγκεκριμένες διαστάσεις

Αποστολή Ερώτησης

περιγραφή προϊόντος Χαρακτηριστικά και Εφαρμογές Οδηγίες εγκατάστασης Πληροφορίες αγοράς

Τα ρελέ μανδάλωσης είναι βασικά στοιχεία των τριφασικών συστημάτων ισχύος και έχουν σχεδιαστεί για την παρακολούθηση και τον έλεγχο του ηλεκτρικού ρεύματος. Η τεχνολογία μαγνητικής συγκράτησης που χρησιμοποιείται κάνει το ρελέ να καταναλώνει σχεδόν καθόλου πρόσθετη ισχύ κατά τη διατήρηση της κλειστής κατάστασης, η οποία όχι μόνο επεκτείνει τη διάρκεια ζωής, αλλά παρέχει επίσης μια αποτελεσματική λύση λειτουργίας για έξυπνα συστήματα ισχύος. Επιπλέον, αυτό το τριφασικό ρελέ μανδάλωσης τοίχου 80A έχει ευέλικτο εύρος τάσης οδήγησης (6VDC-48VDC) και η ηλεκτρική του ζωή μπορεί να φτάσει περισσότερες από 15.000 φορές, εξασφαλίζοντας μακροχρόνια σταθερή λειτουργία. Η τεχνολογία μαγνητικής συγκράτησης όχι μόνο μειώνει την κατανάλωση ενέργειας, αλλά βελτιώνει επίσης την αξιοπιστία του συστήματος, καθιστώντας το κατάλληλο για μια ποικιλία βιομηχανικών και εμπορικών εφαρμογών.

(ΠΡΟΔΙΑΓΡΑΦΗ ΠΗΛΙΟΥ) 20℃

ΔΥΝΑΜΙΚΟ (VDC)	ΑΝΤΙΣΤΑΣΗ ΠΗΛΙΟΥ (Q)±10%		Πηνίο Ισχύς (W)		ΛΕΙΤΟΥΡΓΙΚΟΣ ΤΑΣΗ (VDC)	ΑΠΕΛΕΥΘΕΡΩΣΗ ΔΥΝΑΜΙΚΟ (VDC)	ΕΠΙΤΡΕΠΟΝΤΑΣ ΤΑΣΗ (VDC)
ΔΥΝΑΜΙΚΟ (VDC)	Μονόκλινο	ΔΙΠΛΟ	Μονόκλινο	ΔΙΠΛΟ	ΛΕΙΤΟΥΡΓΙΚΟΣ ΤΑΣΗ (VDC)	ΑΠΕΛΕΥΘΕΡΩΣΗ ΔΥΝΑΜΙΚΟ (VDC)	ΕΠΙΤΡΕΠΟΝΤΑΣ ΤΑΣΗ (VDC)
9	81,0	40,5/40,5	1.00	2.00	≤6,3	≤6,3	48
12	144,0	72/72			≤8,4	≤8,4	60
24	576,0	288/288			≤16,8	≤16,8	120

(ΠΡΟΔΙΑΓΡΑΦΕΣ ΕΠΑΦΗΣ)

(ΦΟΡΜΑ ΕΠΙΚΟΙΝΩΝΙΑΣ)		1Β
(ΥΛΙΚΟ ΕΠΑΦΗΣ)		(ΚΡΑΜΑ ΑΣΗΜΙΟΥ)
(ΠΤΩΣΗ ΤΑΣΗ ΕΠΑΦΗΣ 10Α)		Μέγ.15mV
(ΒΑΘΜΟΛΟΓΗΣΗ ΕΠΑΦΗΣ)		80A 250VAC
(ΜΕΓ. ΤΑΣΗ ΔΙΑΚΟΠΤΗΣ)		250 VAC
(ΜΕΓ. ΡΕΥΜΑ ΜΕΤΑΚΟΠΤΩΣΗΣ)		80Α
(ΜΕΓ. ΔΙΑΚΟΠΤΗΣ ΙΣΧΥΟΣ)		20000VA
(ΖΩΗ ΥΠΗΡΕΣΙΑΣ)	(ΜΗΧΑΝΙΚΟΣ)	5×105 OPS
	(ΗΛΕΚΤΡΙΚΟΣ)	1×104 OPS

(ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ)

(ΩΡΑΣ ΛΕΙΤΟΥΡΓΙΑΣ)	20 ms Μέγ
(ΧΡΟΝΟΣ ΚΥΚΛΟΦΟΡΙΑΣ)	20 ms Μέγ
(ΔΙΗΛΕΚΤΡΙΚΗ ΙΣΧΥΣ) (50/60 HZ, 1 Min)
(ΕΠΑΦΗ & ΠΗΝΙΑ)	6000VAC
(ΕΠΙΚΟΙΝΩΝΙΑ & ΕΠΙΚΟΙΝΩΝΙΑ)	1500 VAC
(FIELD&FIELD)
(ΑΝΤΟΧΗ ΜΟΝΩΣΗΣ,500VDC)	1000MQ Ελάχ.
(ΒΑΡΟΣ)	38 γρ

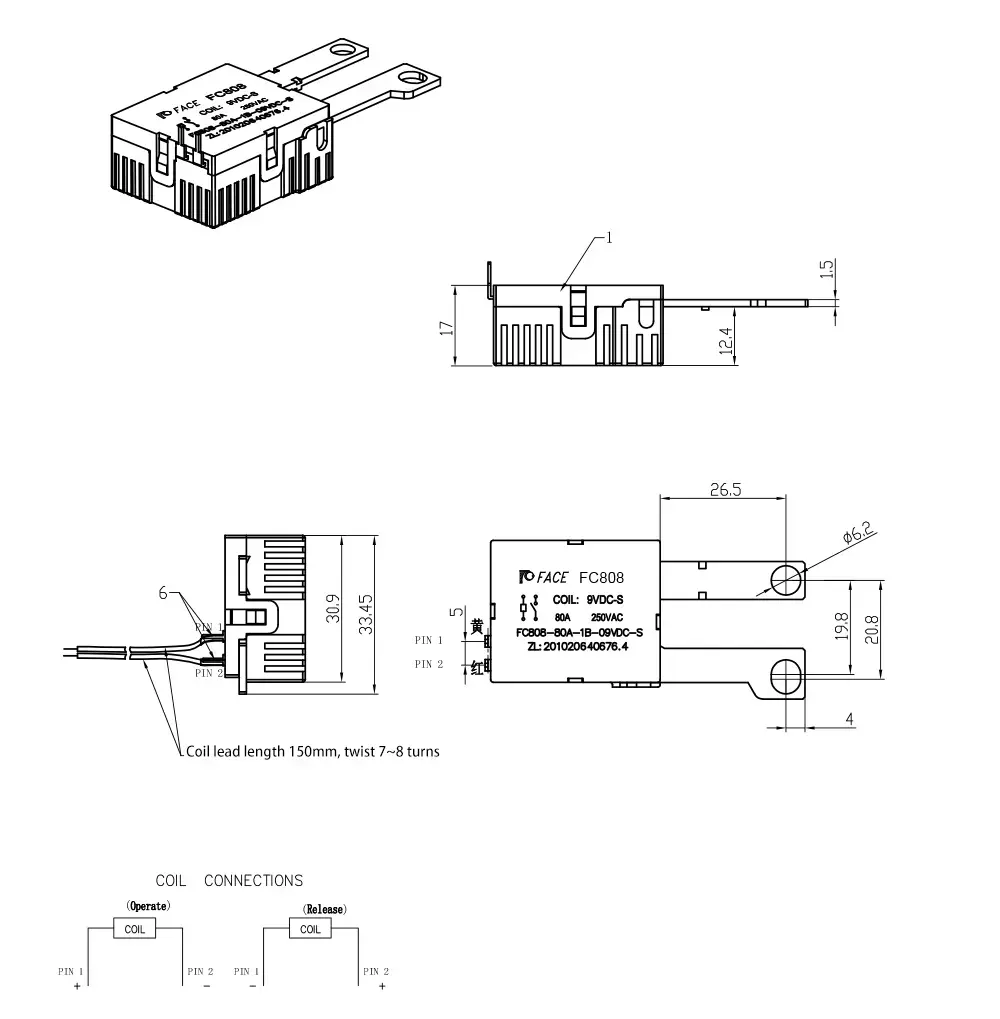

(ΣΥΝΟΛΙΚΗ ΔΙΑΣΤΑΣΗ)	(σε σχέδιο)

Χαρακτηριστικά

Ευρύ εύρος τάσης οδήγησης: Υποστηρίζει μια ποικιλία επιλογών τάσης οδήγησης από 6VDC έως 48VDC για προσαρμογή σε διαφορετικές ανάγκες ισχύος.

Μεγάλη ηλεκτρική διάρκεια ζωής: Η ηλεκτρική ζωή υπερβαίνει τις 15.000 φορές, εξασφαλίζοντας μακροπρόθεσμη αξιοπιστία του εξοπλισμού και μειώνοντας το κόστος συντήρησης.

Σχεδιασμός μαγνητικής συγκράτησης: Δεν καταναλώνει σχεδόν καθόλου ισχύ στην κατάσταση συντήρησης, βελτιώνοντας σημαντικά την ενεργειακή απόδοση του συστήματος.

Γρήγορος χρόνος απόκρισης: Βεβαιωθείτε ότι μπορεί να ανταποκριθεί στις τρέχουσες αλλαγές σε σύντομο χρονικό διάστημα, κατάλληλο για ανάγκες παρακολούθησης δεδομένων σε πραγματικό χρόνο.

Εύκολη εγκατάσταση: Συμπαγής σχεδιασμός, κατάλληλος για εγκατάσταση σε διάφορα συστήματα παρακολούθησης ισχύος.

Τομείς εφαρμογής

Σύστημα παρακολούθησης ισχύος: χρησιμοποιείται για τριφασικούς μετρητές ισχύος, μετρητές τοίχου και άλλο εξοπλισμό παρακολούθησης για την παρακολούθηση του ρεύματος και της τάσης σε πραγματικό χρόνο.

Βιομηχανικός αυτοματισμός: Στον βιομηχανικό εξοπλισμό, παρέχει έλεγχο ρεύματος και ανίχνευση σφαλμάτων για τη βελτίωση της ασφάλειας του εξοπλισμού.

Πράσινη ενέργεια: κατάλληλη για παρακολούθηση και διαχείριση της παραγωγής ρεύματος σε συστήματα παραγωγής ηλιακής και αιολικής ενέργειας.

Έξυπνα κτίρια: Στα έξυπνα συστήματα διαχείρισης κτιρίων, η λειτουργία του ηλεκτρικού εξοπλισμού ελέγχεται για τη βελτίωση της ενεργειακής απόδοσης.

1. Εξασφαλίστε την ασφάλεια: Πριν από την εγκατάσταση, βεβαιωθείτε ότι η παροχή ρεύματος είναι αποσυνδεδεμένη για να διασφαλιστεί η ασφάλεια.

2. Θέση στερέωσης: Επιλέξτε μια κατάλληλη θέση τοίχου και στερεώστε το ρελέ σε στεγνό και αεριζόμενο μέρος.

3. Βήματα καλωδίωσης: Συνδέστε τα σχετικά καλώδια σύμφωνα με τις οδηγίες καλωδίωσης που παρέχονται από το προϊόν.

4. Λειτουργικός έλεγχος: Αφού ολοκληρωθεί η εγκατάσταση, ενεργοποιήστε την τροφοδοσία και πραγματοποιήστε διάφορες λειτουργικές δοκιμές για να βεβαιωθείτε ότι το ρελέ λειτουργεί σωστά.

Οδηγίες χρήσης

1. Η εργοστασιακή κατάσταση του μαγνητικού ρελέ μανδάλωσης είναι η κλειστή κατάσταση επαφής (κατάσταση επαναφοράς), αλλά η κατάσταση μπορεί να αλλάξει λόγω παραγόντων όπως η πρόσκρουση κατά τη μεταφορά ή την εγκατάσταση του ρελέ. Επομένως, είναι απαραίτητο να ληφθούν μέτρα για την επαναφορά του πριν από τη χρήση.

2. Προκειμένου να διασφαλιστεί η αξιόπιστη λειτουργία του μαγνητικού ρελέ μανδάλωσης, η τάση διέγερσης που εφαρμόζεται στο πηνίο πρέπει να φτάσει την ονομαστική τιμή και το πλάτος παλμού πρέπει να υπερβαίνει το 3 φορές το χρόνο δράσης.

3. Φροντίστε να το χρησιμοποιείτε εντός του εύρους ονομαστικού ρεύματος και τάσης για να αποφύγετε την υπέρβαση της χωρητικότητάς του. Ελέγχετε τακτικά τα σημεία επαφής και την καλωδίωση για να διασφαλίζετε καλές συνδέσεις και σταθερές συνθήκες εργασίας.

4. Κατά τη χρήση, μην ρίχνετε, πετάτε, πετάτε ή ρίχνετε το προϊόν από μεγάλο υψόμετρο. Αυτό θα επηρεάσει την απόδοση του προϊόντος. Εάν εντοπιστεί οποιαδήποτε ανωμαλία, παρακαλούμε να διακόψετε αμέσως την παροχή ρεύματος για έλεγχο για να διασφαλίσετε την ασφάλεια του εξοπλισμού.

80A Three-Phase Wall-Mounted Latching Relay
