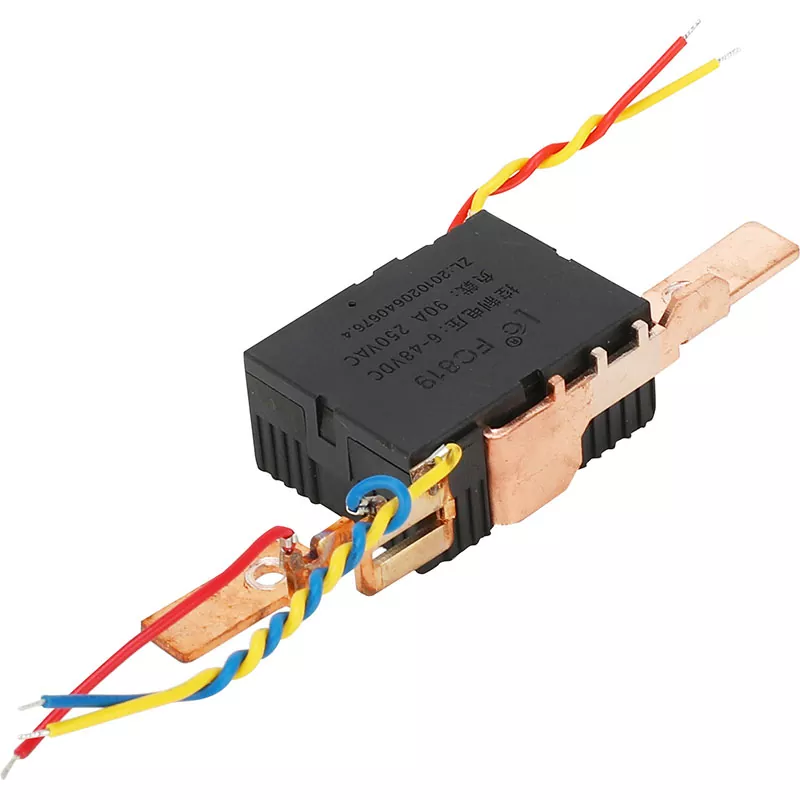

Μονοφασικό 2P ρελέ μανδάλωσης από πάνω-σε-κάτω-έξω

Το μονοφασικό ρελέ μανδάλωσης 2P Top-in-Bottom-Out (μακρύς τύπος) έχει σχεδιαστεί για εφαρμογές που απαιτούν μεγαλύτερο εσωτερικό χώρο και πολυλειτουργική καλωδίωση. Σε σύγκριση με τα παραδοσιακά βραχέα ρελέ, ο μακρύς σχεδιασμός όχι μόνο παρέχει εξαιρετική ικανότητα μεταφοράς ρεύματος, αλλά επίσης βελτιώνει αποτελεσματικά την απόδοση απαγωγής θερμότητας. Αυτό το ρελέ είναι κατάλληλο για έλεγχο σύνθετου κυκλώματος, βελτιώνοντας σημαντικά την ευελιξία και την αξιοπιστία του εξοπλισμού και είναι πολύ κατάλληλο για χρήση σε βιομηχανικούς αυτοματισμούς, έξυπνα σπίτια και διάφορες εγκαταστάσεις διανομής ηλεκτρικού ρεύματος.

(ΠΡΟΔΙΑΓΡΑΦΗ ΠΗΛΙΟΥ) 20℃

Χαρακτηριστικά προϊόντος:

1. Πλεονεκτήματα σχεδίασης:

Εκτεταμένος εσωτερικός χώρος: Ο μακρύς σχεδιασμός επιτρέπει περισσότερα εξαρτήματα και πιο σύνθετες ηλεκτρικές δομές, μειώνει το όριο μεγέθους της πλακέτας κυκλώματος και διευκολύνει την υλοποίηση πολύπλοκων λειτουργιών ελέγχου.

2. Βελτιστοποιημένη θερμική διαχείριση: Ο μεγαλύτερος όγκος συμβάλλει στη βελτίωση της επίδρασης απαγωγής θερμότητας και αποτρέπει αποτελεσματικά την υποβάθμιση της απόδοσης ή την αστοχία λόγω υπερθέρμανσης.

3. Μέθοδος καλωδίωσης:

Πάνω-μέσα και κάτω-έξω: Ο σχεδιασμός καλωδίωσης από πάνω και κάτω προς τα έξω όχι μόνο μειώνει την κουραστική καλωδίωση, αλλά βελτιώνει επίσης την απόδοση της καλωδίωσης, κάνοντας την καλωδίωση ολόκληρου του ηλεκτρικού ντουλαπιού πιο τακτοποιημένη και πιο τακτική.

4. Σημασία: Η χαμηλή αντίσταση δειγματοληψίας μπορεί να μειώσει αποτελεσματικά τη θερμότητα που παράγεται από τον εξοπλισμό κατά τη λειτουργία, ενισχύοντας έτσι την αξιοπιστία του ρελέ και των σχετικών κυκλωμάτων.

Τομείς εφαρμογής

Κατάλληλο για χρήση σε ηλεκτρικούς πίνακες ελέγχου, βιομηχανικό εξοπλισμό, έξυπνα σπίτια και σύνθετα συστήματα αυτοματισμού. Οι πολυλειτουργικές επαφές του μπορούν να ελέγχουν μια ποικιλία ηλεκτρικού εξοπλισμού για την κάλυψη διαφορετικών ηλεκτρικών αναγκών.

1. Πρώτα η ασφάλεια: Βεβαιωθείτε ότι έχετε αποσυνδέσει την παροχή ρεύματος πριν την εγκατάσταση για να διασφαλίσετε την ασφάλεια του χρήστη.

2. Σταθερή εγκατάσταση: Τοποθετήστε σταθερά το ρελέ στην τυπική ράγα.

3. Οδηγός καλωδίωσης: Πραγματοποιήστε συνδέσεις καλωδίων σύμφωνα με το επιλεγμένο στυλ συγκόλλησης (πίνακας βύσματος με σύρμα συγκόλλησης ή πείρου συγκόλλησης).

4. Δοκιμή: Αφού ενεργοποιήσετε την τροφοδοσία, ελέγξτε τη λειτουργία του ρελέ για να διασφαλίσετε την κανονική λειτουργία.

Οδηγίες χρήσης

1. Η εργοστασιακή κατάσταση του μαγνητικού ρελέ μανδάλωσης είναι η κλειστή κατάσταση επαφής (κατάσταση επαναφοράς), αλλά λόγω της επίδρασης παραγόντων όπως η μεταφορά ή η εγκατάσταση του ρελέ, η κατάσταση μπορεί να αλλάξει, επομένως είναι απαραίτητο να ληφθούν μέτρα για την επαναφορά του πριν χρήση.

2. Για να εξασφαλιστεί η αξιόπιστη λειτουργία του μαγνητικού ρελέ μανδάλωσης, η τάση διέγερσης που εφαρμόζεται στο πηνίο πρέπει να φτάσει την ονομαστική τιμή και το πλάτος παλμού πρέπει να υπερβαίνει το 3 φορές το χρόνο δράσης.

3. Φροντίστε να το χρησιμοποιείτε εντός του εύρους ονομαστικού ρεύματος και τάσης για να αποφύγετε την υπέρβαση της χωρητικότητάς του. Ελέγχετε τακτικά τα σημεία επαφής και τις συνθήκες καλωδίωσης για να διασφαλίζετε καλή σύνδεση και σταθερές συνθήκες εργασίας.

4. Κατά τη χρήση, μην ρίχνετε, πετάτε, πετάτε ή ρίχνετε το προϊόν από μεγάλο υψόμετρο, κάτι που θα επηρεάσει την απόδοση του προϊόντος. Εάν εντοπιστεί οποιαδήποτε ανωμαλία, απενεργοποιήστε αμέσως την παροχή ρεύματος για έλεγχο για να διασφαλίσετε την ασφάλεια του εξοπλισμού.

Προδιαγραφές συσκευασίας: 360 ανά κουτί

Περίοδος εγγύησης: 1 έτος (εκτός από ανθρωπογενείς ζημιές)

Τιμή: Επικοινωνήστε με το τμήμα πωλήσεων για τις τελευταίες προσφορές και πληροφορίες παραγγελίας.
