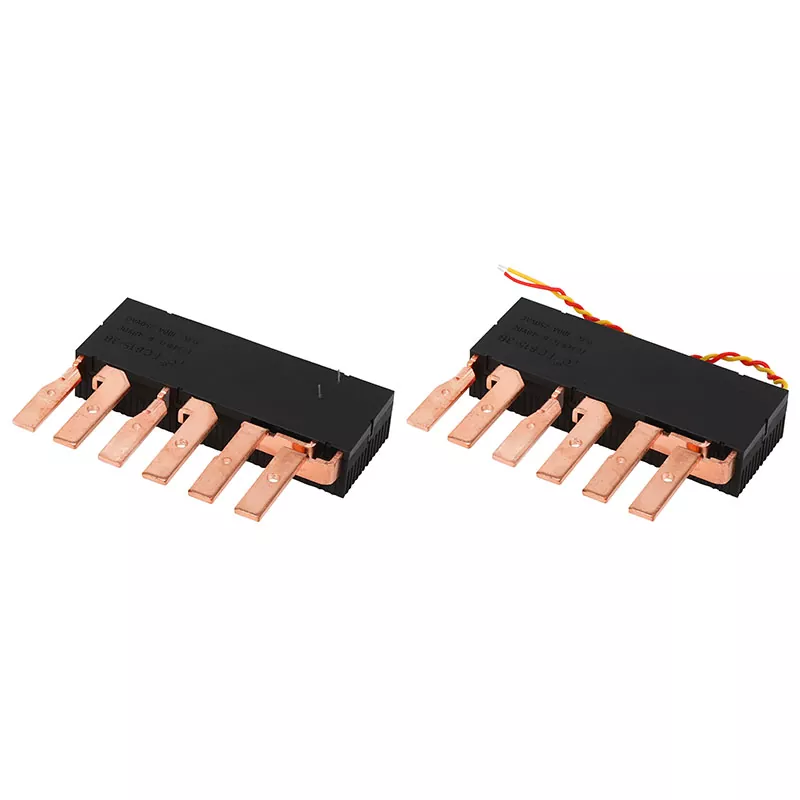

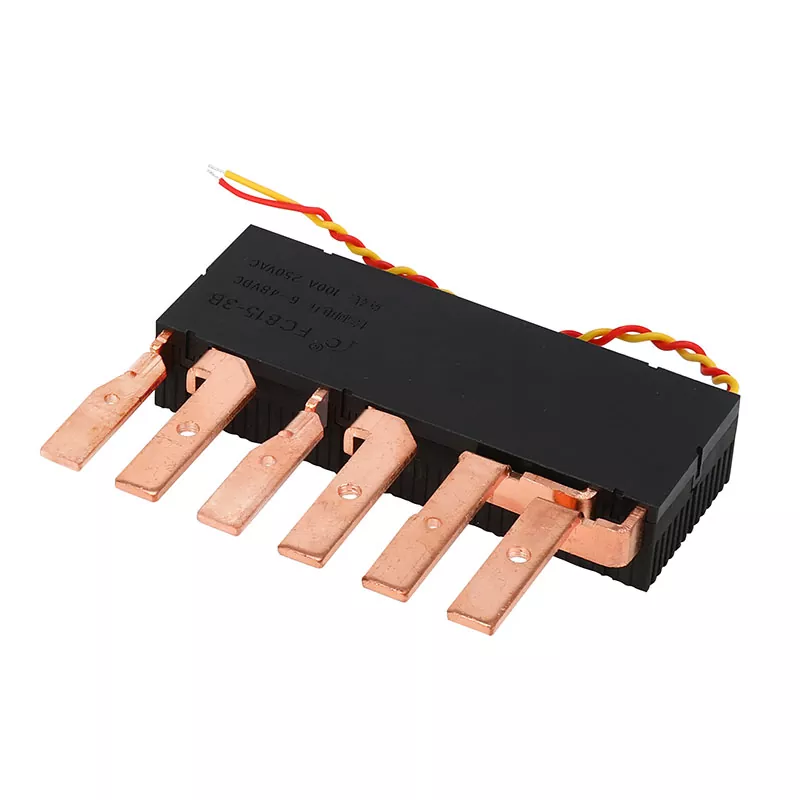

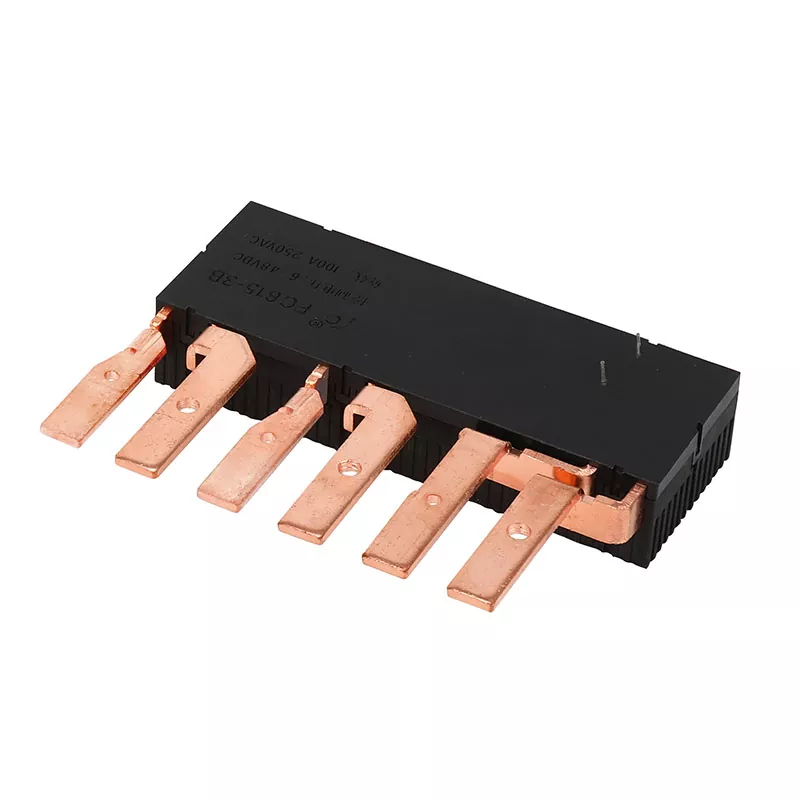

Τύπος:Τριφασικό μαγνητικό ρελέ μανδάλωσης ενσωματωμένο σε ράγα 7P
Ονομαστικό ρεύμα:100Α
Τάση κίνησης:6VDC - 48VDC
Ηλεκτρική ζωή:≥15000 φορές
Φόρμα επικοινωνίας:μπορεί να διαμορφωθεί ως κανονικά ανοιχτό (NO) ή κανονικά κλειστό (NC)
Εύρος θερμοκρασίας λειτουργίας:-20°C έως 60°C
Διαστάσεις:Δείτε το φύλλο δεδομένων προϊόντος για συγκεκριμένες διαστάσεις
Σε σύγκριση με τα παραδοσιακά split ρελέ, αυτό το μονοκόμματο ρελέ υιοθετεί έναν εξαιρετικά ενσωματωμένο σχεδιασμό, ο οποίος μειώνει σημαντικά τον αριθμό των γραμμών σύνδεσης και των εξαρτημάτων, μειώνοντας έτσι τον κίνδυνο αστοχίας και ενισχύοντας τη συνολική σταθερότητα και ανθεκτικότητα του συστήματος. Το Τριφασικό Ενσωματωμένο Ρελέ 7P Rail-Type Latching είναι η ιδανική λύση για τη διασφάλιση της αποτελεσματικής λειτουργίας της παρακολούθησης και του ελέγχου ρεύματος. Μειώνει τα προβλήματα πολλών εξαρτημάτων split ρελέ και την περίπλοκη εγκατάσταση ενσωματώνοντας πολλαπλές λειτουργίες σε μία μονάδα. Τα υλικά υψηλής αντοχής και η δεξιοτεχνία εξασφαλίζουν την ανθεκτικότητά του σε σκληρά βιομηχανικά περιβάλλοντα, ενώ η μοναδική του φιλοσοφία σχεδίασης διευκολύνει την αρχική εγκατάσταση και τη μετέπειτα συντήρηση του συστήματος δικτύου. Με τα ενσωματωμένα χαρακτηριστικά του, το ρελέ μπορεί να χρησιμοποιηθεί ευρέως στην παρακολούθηση ισχύος, στον έλεγχο αυτοματισμού και στη διαχείριση ανανεώσιμων πηγών ενέργειας, βελτιώνοντας σημαντικά την απόδοση και τη διάρκεια ζωής ολόκληρου του συστήματος.
| ΔΥΝΑΜΙΚΟ (VDC) |
ΑΝΤΙΣΤΑΣΗ ΠΗΛΙΟΥ (Q)±10% |
Ισχύς Πηνίου (W) | ΛΕΙΤΟΥΡΓΙΚΟΣ ΤΑΣΗ (VDC) |
ΑΠΕΛΕΥΘΕΡΩΣΗ ΔΥΝΑΜΙΚΟ (VDC) |
ΕΠΙΤΡΕΠΟΝΤΑΣ ΤΑΣΗ (VDC) |
||
| Μονόκλινο | ΔΙΠΛΟ | Μονόκλινο | ΔΙΠΛΟ | ||||
| Αγελάδα 9 | 28.9 | 14,5/14,5 | 2,80 | 5,60 | ≤6,3 | ≤6,3 | 48 |
| 12 | 51.4 | 25,7/25,7 | ≤8,4 | ≤8,4 | 60 | ||
| 24 | 205,7 | 102/102 | ≤16,8 | ≤16,8 | 120 | ||
| (ΦΟΡΜΑ ΕΠΙΚΟΙΝΩΝΙΑΣ) | 3Β | |
| (ΥΛΙΚΟ ΕΠΑΦΗΣ) | (ΚΡΑΜΑ ΑΣΗΜΙΟΥ) | |
| (ΠΤΩΣΗ ΤΑΣΗ ΕΠΑΦΗΣ 10Α) | Μέγ.15mV | |
| (ΒΑΘΜΟΛΟΓΗΣΗ ΕΠΑΦΗΣ) | 100A 250VAC | |
| (ΜΕΓ. ΤΑΣΗ ΔΙΑΚΟΠΤΗΣ) | 250 VAC | |
| (ΜΕΓ. ΡΕΥΜΑ ΜΕΤΑΚΟΠΤΩΣΗΣ) | 100Α | |
| (ΜΕΓ. ΔΙΑΚΟΠΤΗΣ ΙΣΧΥΟΣ) | 25000 VA | |
| (ΖΩΗ ΥΠΗΡΕΣΙΑΣ) | (ΜΗΧΑΝΙΚΟΣ) | 5×105 OPS |
| (ΗΛΕΚΤΡΙΚΟΣ) | 1×104 OPS | |
| (ΩΡΑΣ ΛΕΙΤΟΥΡΓΙΑΣ) | 30 ms Μέγ |
| (ΧΡΟΝΟΣ ΚΥΚΛΟΦΟΡΙΑΣ) | 30 ms Μέγ |
| (ΔΙΗΛΕΚΤΡΙΚΗ ΙΣΧΥΣ) (50/60 HZ, 1 Min) | |
| (ΕΠΑΦΗ & ΠΗΝΑ) | 6000VAC |
| (ΕΠΙΚΟΙΝΩΝΙΑ & ΕΠΙΚΟΙΝΩΝΙΑ) | 1500 VAC |
| (FIELD&FIELD) | |
| (ΑΝΤΟΧΗ ΜΟΝΩΣΗΣ,500VDC) | 1000MQ Ελάχ. |
| (ΒΑΡΟΣ) | 140 γρ |

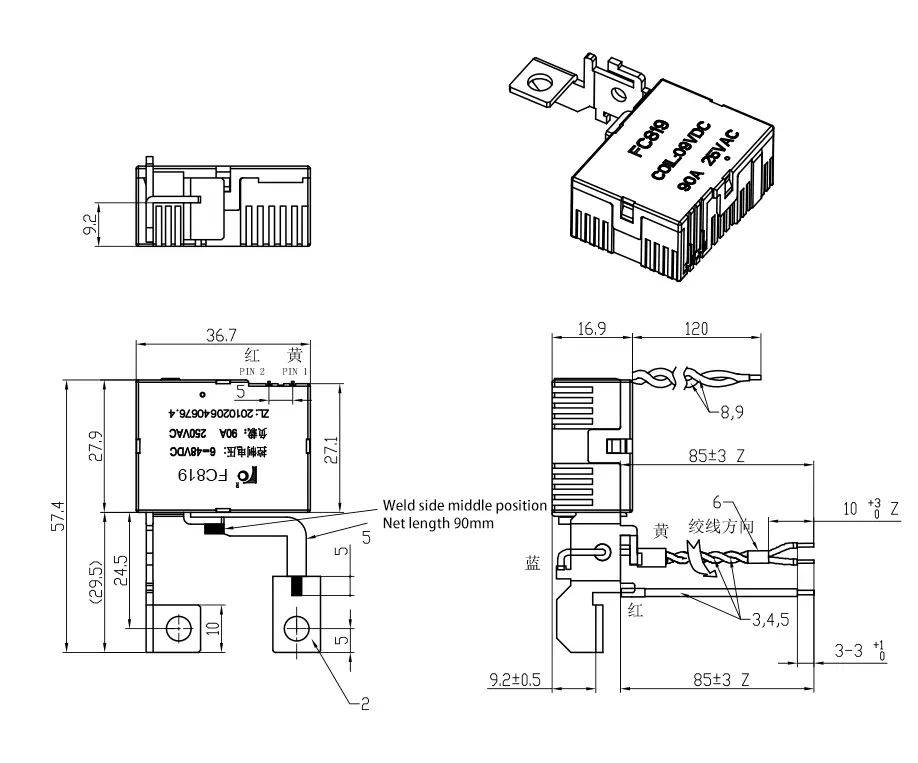

| (ΣΥΝΟΛΙΚΗ ΔΙΑΣΤΑΣΗ) | (σε σχέδιο) |
