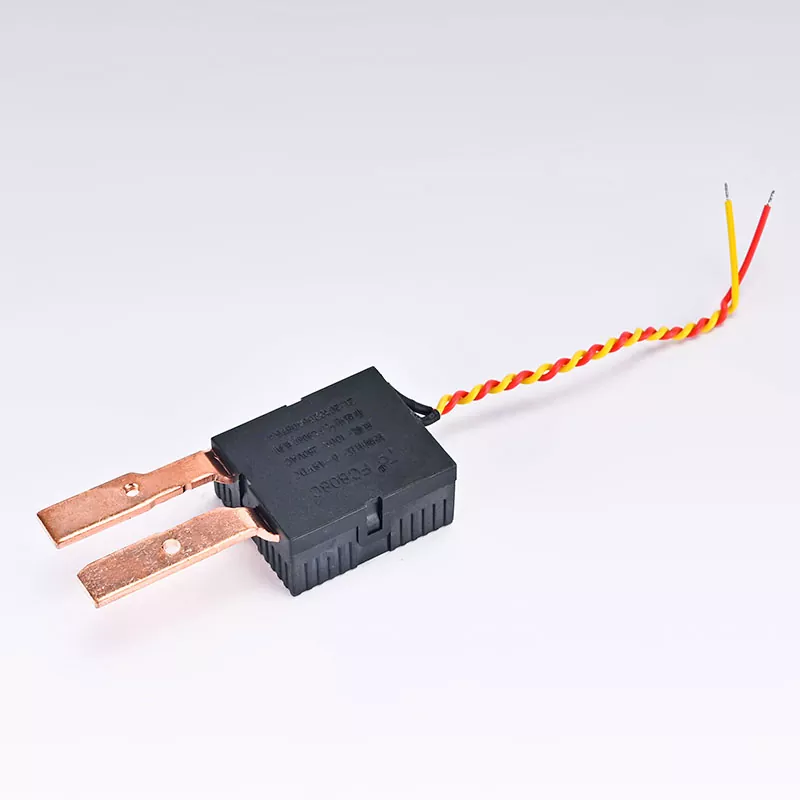

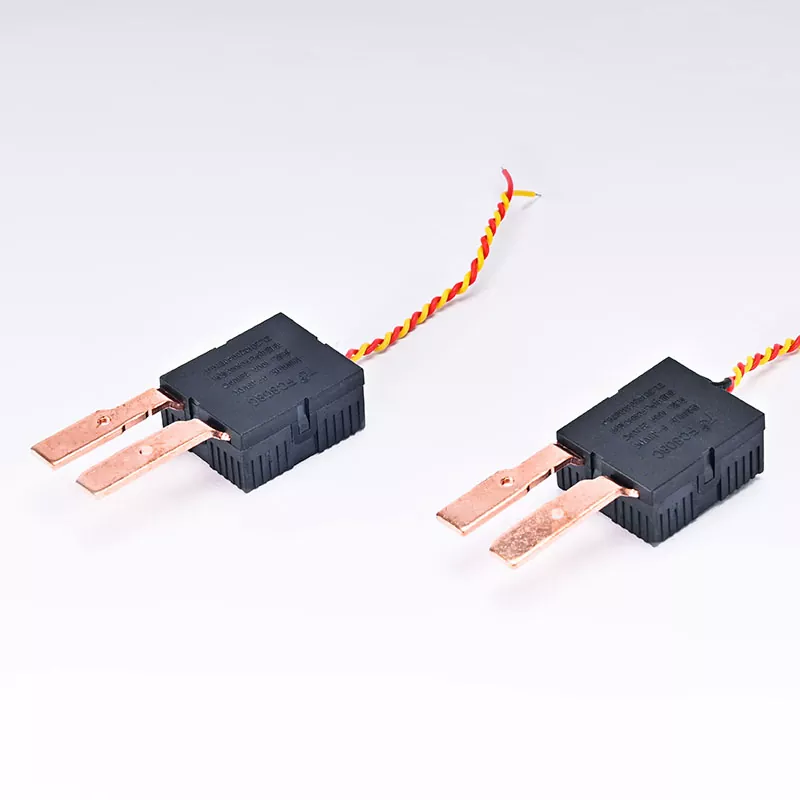

Τριφασικό ρελέ μανδάλωσης τύπου ράγας 7P

Τύπος:Τριφασικό μαγνητικό ρελέ μανδάλωσης ράγας οδήγησης 7P

Ονομαστικό ρεύμα:100Α

Τάση κίνησης:6VDC - 48VDC

Ηλεκτρική ζωή:≥15000 φορές

Φόρμα επικοινωνίας:μπορεί να διαμορφωθεί ως κανονικά ανοιχτό (NO) ή κανονικά κλειστό (NC)

Εύρος θερμοκρασίας λειτουργίας:-20°C έως 60°C

Διαστάσεις:Δείτε το φύλλο δεδομένων προϊόντος για συγκεκριμένες διαστάσεις

Αποστολή Ερώτησης

περιγραφή προϊόντος Χαρακτηριστικά και Εφαρμογές Οδηγίες εγκατάστασης Πληροφορίες αγοράς

Αυτό το τριφασικό ρελέ μανδάλωσης τύπου ράγας 7P υιοθετεί μια προηγμένη ολοκληρωμένη σχεδίαση, λαμβάνοντας πλήρως υπόψη τη σταθερότητα και την ασφάλεια υπό συνθήκες υψηλού φορτίου. Είτε σε πολύπλοκα συστήματα ισχύος είτε σε σκληρά βιομηχανικά περιβάλλοντα, τα ρελέ μπορούν να λειτουργούν με ασφάλεια και σταθερότητα. Ο σχεδιασμός της καλωδίωσης 7P κάνει τη διαδικασία εγκατάστασης απλή και αποτελεσματική, ενώ η ασφαλής καλωδίωση μπορεί επίσης να μειώσει τον κίνδυνο αστοχίας. Τα υψηλής ποιότητας ρελέ μανδάλωσης μπορούν να καλύψουν ποικίλες ανάγκες εφαρμογής. Εάν τα χρειάζεστε, λάβετε έγκαιρα τις υπηρεσίες μας ρελέ μανδάλωσης online. Εκτός από την παρακάτω λίστα προϊόντων, μπορείτε να προσαρμόσετε το δικό σας μοναδικό ρελέ μανδάλωσης με βάση τις συγκεκριμένες ανάγκες σας.

(ΠΡΟΔΙΑΓΡΑΦΗ ΠΗΛΙΟΥ) 20℃

ΔΥΝΑΜΙΚΟ (VDC)	ΑΝΤΙΣΤΑΣΗ ΠΗΛΙΟΥ (Q)±10%		Πηνίο Ισχύς (W)		ΛΕΙΤΟΥΡΓΙΚΟΣ ΤΑΣΗ (VDC)	ΑΠΕΛΕΥΘΕΡΩΣΗ ΔΥΝΑΜΙΚΟ (VDC)	ΕΠΙΤΡΕΠΟΝΤΑΣ ΤΑΣΗ (VDC)
ΔΥΝΑΜΙΚΟ (VDC)	Μονόκλινο	ΔΙΠΛΟ	Μονόκλινο	ΔΙΠΛΟ	ΛΕΙΤΟΥΡΓΙΚΟΣ ΤΑΣΗ (VDC)	ΑΠΕΛΕΥΘΕΡΩΣΗ ΔΥΝΑΜΙΚΟ (VDC)	ΕΠΙΤΡΕΠΟΝΤΑΣ ΤΑΣΗ (VDC)
9	81,0	40,5/40,5	1.00	2.00	≤6,3	≤6,3	48
12	144.0	72/72			≤8,4	≤8,4	60
24	576.0	288/288			≤16,8	≤16,8	120

div class="table1">

(ΠΡΟΔΙΑΓΡΑΦΕΣ ΕΠΑΦΗΣ)

(ΦΟΡΜΑ ΕΠΙΚΟΙΝΩΝΙΑΣ)		1Β
(ΥΛΙΚΟ ΕΠΑΦΗΣ)		(ΚΡΑΜΑ ΑΣΗΜΙΟΥ)
(ΠΤΩΣΗ ΤΑΣΗ ΕΠΑΦΗΣ 10Α)		Μέγ.15mV
(ΒΑΘΜΟΛΟΓΗΣΗ ΕΠΑΦΗΣ)		100A 250VAC
(ΜΕΓ. ΤΑΣΗ ΔΙΑΚΟΠΤΗΣ)		250 VAC
(ΜΕΓ. ΡΕΥΜΑ ΜΕΤΑΚΟΠΤΩΣΗΣ)		100Α
(ΜΕΓ. ΔΙΑΚΟΠΤΗΣ ΙΣΧΥΟΣ)		25000 VA
(ΖΩΗ ΥΠΗΡΕΣΙΑΣ)	(ΜΗΧΑΝΙΚΟΣ)	5×105 OPS
	(ΗΛΕΚΤΡΙΚΟΣ)	1×104 OPS

(ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ)

(ΩΡΑΣ ΛΕΙΤΟΥΡΓΙΑΣ)	20 ms Μέγ
(ΧΡΟΝΟΣ ΚΥΚΛΟΦΟΡΙΑΣ)	20 ms Μέγ
(ΔΙΗΛΕΚΤΡΙΚΗ ΙΣΧΥΣ) (50/60 HZ, 1 Min)
(ΕΠΑΦΗ & ΠΗΝΙΑ)	6000VAC
(ΕΠΙΚΟΙΝΩΝΙΑ & ΕΠΙΚΟΙΝΩΝΙΑ)	1500 VAC
(FIELD&FIELD)
(ΜΟΝΩΣΗ ΑΝΤΙΣΤΑΣΗ, 500 VDC)	1000MQ Ελάχ.
(ΒΑΡΟΣ)	40 γρ

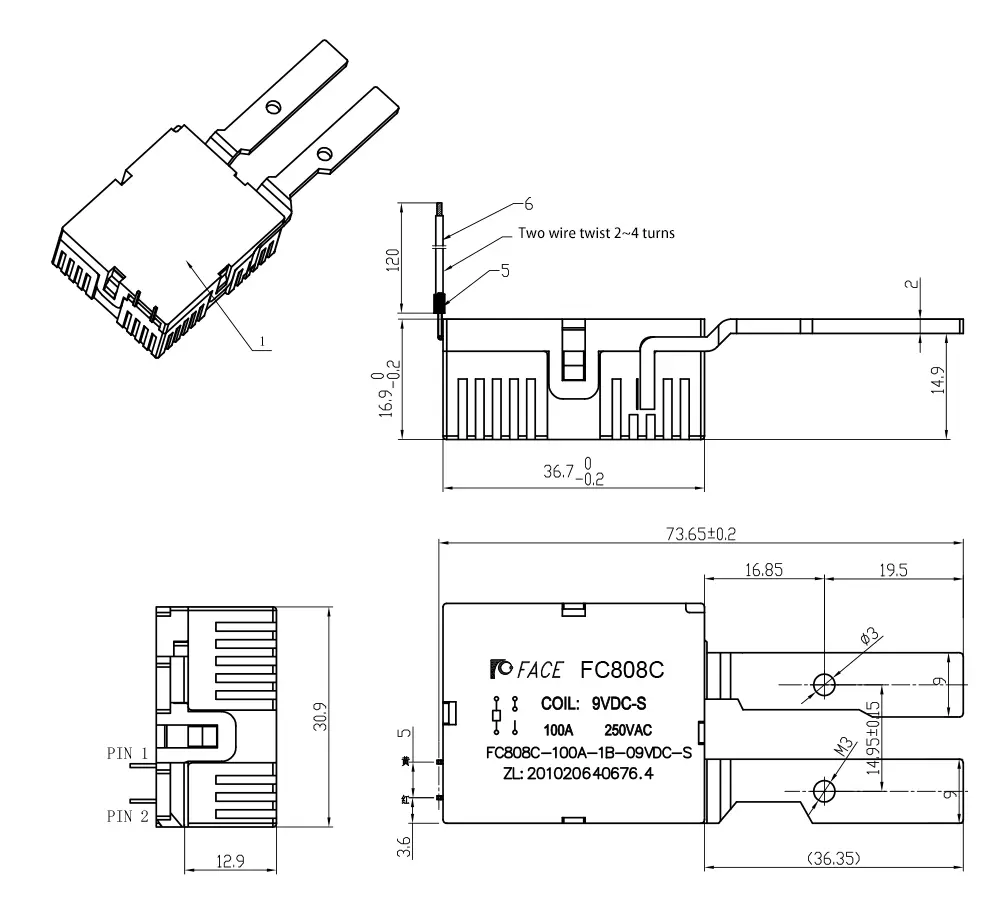

(ΣΥΝΟΛΙΚΗ ΔΙΑΣΤΑΣΗ)	(σε σχέδιο)

Χαρακτηριστικά

Υψηλό ονομαστικό ρεύμα 100A: υποστηρίζει τις ανάγκες τριφασικών συστημάτων ισχύος υψηλής ισχύος και είναι κατάλληλο για μια ποικιλία βιομηχανικών εφαρμογών.

Ευρύ φάσμα τάσης οδήγησης: προσαρμόσιμο στην είσοδο ισχύος από 6VDC έως 48VDC, ευέλικτο και βολικό.

Τεχνολογία μαγνητικής συγκράτησης: Δεν καταναλώνει σχεδόν καθόλου ρεύμα στην κατάσταση διατήρησης, μειώνοντας σημαντικά το λειτουργικό κόστος.

Μηχανισμός γρήγορης απόκρισης: Διαθέτει εξαιρετικά γρήγορη ταχύτητα μεταγωγής για να εξασφαλίσει το συγχρονισμό και την ακρίβεια της παρακολούθησης ρεύματος.

Μπορεί να συνδυαστεί με το αντίστοιχο περίβλημα: με μπλοκ ακροδεκτών 7P: βολικό για καλωδίωση, κατάλληλο για εγκατάσταση σε διάφορα βιομηχανικά περιβάλλοντα.

Τομείς εφαρμογής

Το μαγνητικό ρελέ μανδάλωσης τριφασικής σιδηροτροχιάς οδηγού 7P χρησιμοποιείται ευρέως στα ακόλουθα πεδία:

Σύστημα παρακολούθησης ισχύος: Χρησιμοποιείται σε συνδυασμό με τριφασικούς μετρητές τοίχου και μετρητές ισχύος για την παρακολούθηση της κατάστασης ρεύματος και τάσης σε πραγματικό χρόνο.

Βιομηχανικός αυτοματισμός: Παρέχετε έλεγχο ρεύματος και προστασία υπερφόρτωσης για διάφορους τύπους βιομηχανικού εξοπλισμού για να διασφαλίσετε την ασφάλεια και την αποτελεσματικότητα του εξοπλισμού.

Έξυπνη διαχείριση κτιρίου: Βελτιώστε το σύστημα διαχείρισης ενέργειας του κτιρίου και βελτιστοποιήστε την ενεργειακή απόδοση.

Ανανεώσιμες πηγές ενέργειας: Σε συστήματα παραγωγής ηλιακής και αιολικής ενέργειας, παρακολουθήστε την έξοδο ρεύματος για να βελτιώσετε τη σταθερότητα του συστήματος.

1. Προετοιμασία: Βεβαιωθείτε ότι το ρεύμα είναι απενεργοποιημένο και προετοιμάστε τα απαραίτητα εργαλεία (όπως κατσαβίδια, κλειδιά κ.λπ.).

2. Οδηγός εγκατάστασης σιδηροτροχιών:

- Στερεώστε το ρελέ στη ράγα οδήγησης του προτύπου DIN και ακούστε ένα «κλικ» για να επιβεβαιώσετε τη στερέωση.

3. Καλωδίωση:

- Συνδέστε το τροφοδοτικό και το φορτίο σύμφωνα με το διάγραμμα καλωδίωσης, βεβαιωθείτε ότι όλες οι θύρες σύνδεσης είναι ασφαλείς και ασφαλείς.

4. Λειτουργικός έλεγχος: Πριν ενεργοποιήσετε το ρεύμα, ελέγξτε ξανά όλες τις καλωδιώσεις για να βεβαιωθείτε ότι δεν υπάρχει βραχυκύκλωμα και ξεκινήστε το σύστημα για έλεγχο λειτουργίας.

Οδηγίες χρήσης

1. Η εργοστασιακή κατάσταση του μαγνητικού ρελέ μανδάλωσης είναι η κλειστή κατάσταση επαφής (κατάσταση επαναφοράς), αλλά η κατάσταση μπορεί να αλλάξει λόγω παραγόντων όπως η πρόσκρουση κατά τη μεταφορά ή την εγκατάσταση του ρελέ. Επομένως, είναι απαραίτητο να ληφθούν μέτρα για την επαναφορά του πριν από τη χρήση.

2. Προκειμένου να διασφαλιστεί η αξιόπιστη λειτουργία του μαγνητικού ρελέ μανδάλωσης, η τάση διέγερσης που εφαρμόζεται στο πηνίο πρέπει να φτάσει την ονομαστική τιμή και το πλάτος παλμού πρέπει να υπερβαίνει το 3 φορές το χρόνο δράσης.

3. Φροντίστε να το χρησιμοποιείτε εντός του εύρους ονομαστικού ρεύματος και τάσης για να αποφύγετε την υπέρβαση της χωρητικότητάς του. Ελέγχετε τακτικά τα σημεία επαφής και την καλωδίωση για να διασφαλίζετε καλές συνδέσεις και σταθερές συνθήκες εργασίας.

4. Κατά τη χρήση, μην ρίχνετε, πετάτε, πετάτε ή ρίχνετε το προϊόν από μεγάλο υψόμετρο. Αυτό θα επηρεάσει την απόδοση του προϊόντος. Εάν εντοπιστεί οποιαδήποτε ανωμαλία, παρακαλούμε να διακόψετε αμέσως την παροχή ρεύματος για έλεγχο για να διασφαλίσετε την ασφάλεια του εξοπλισμού.

Three-phase 7P Rail Type Latching Relay
